24V DC

Dieser Wechselrichter und Ladegerät kombiniert fortschrittliche Ladefunktionen mit einem robusten Design für große Anlagen. Dank der PowerAssist-Technologie kann der MultiPlus-II Netzlasten ausgleichen und bei Spitzenlasten unterstützen. Technische Daten:- Maße: 506 x 275 x 147 mm- Gewicht: 15 kg- Nennleistung: 3000 VA- Ladeleistung: 70 A

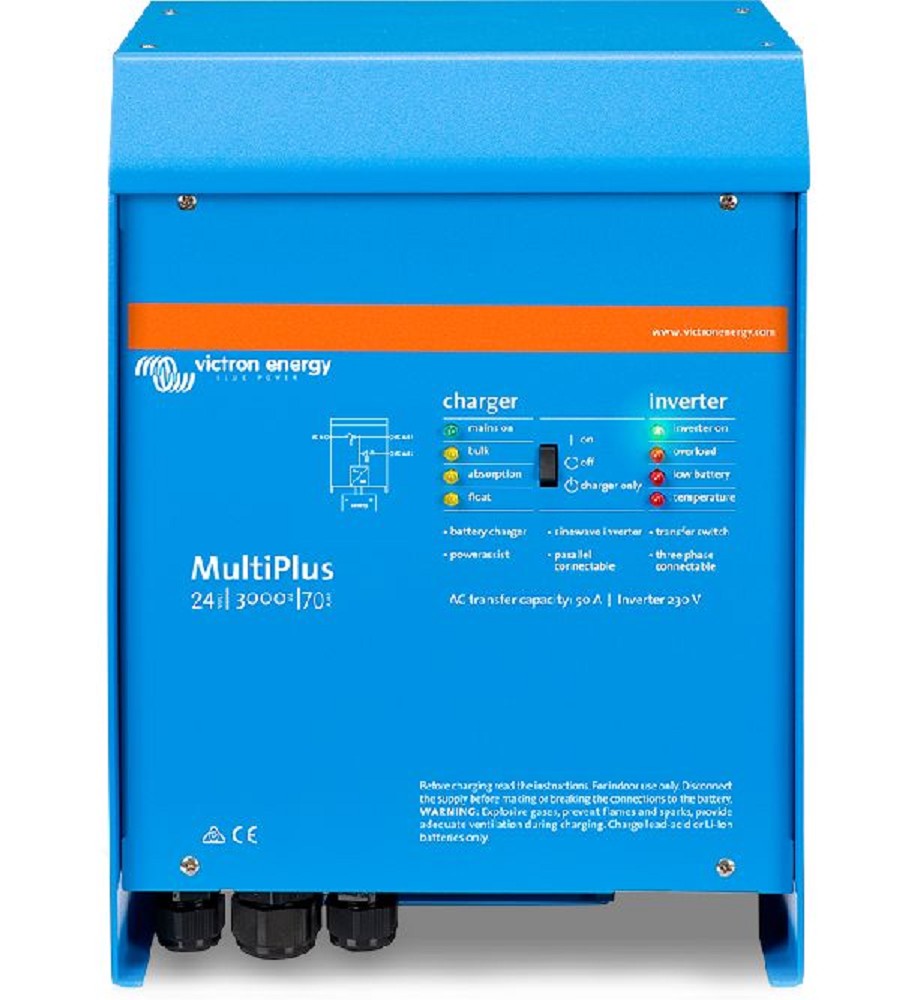

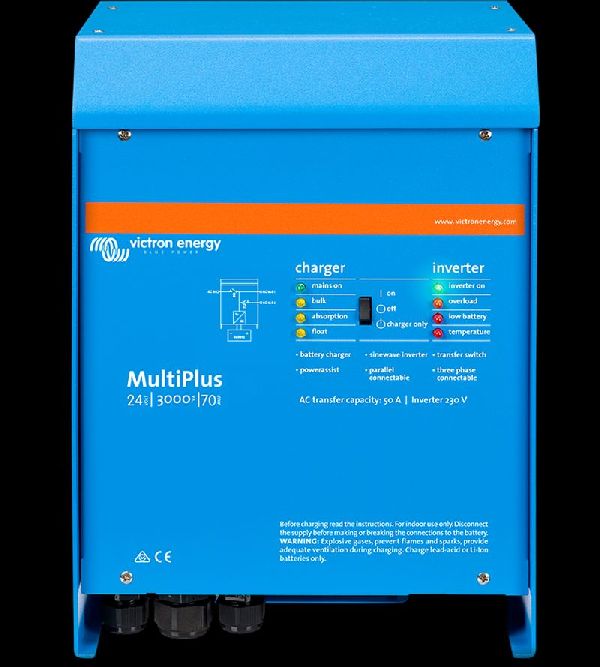

Der MultiPlus 24/3000/70-50 für 24V-Systeme ist für hohe Leistungsanforderungen ausgelegt und bietet eine flexible Stromversorgungslösung, besonders für größere Solaranlagen oder netzunabhängige Anwendungen.Technische Daten:Ausgangsleistung: 3000 VAGewicht: 13 kg

Die UL-zertifizierte Version des MultiPlus 24/3000/70-50 bietet dieselbe Leistung wie die Standardausführung, jedoch speziell für den US-amerikanischen Markt.Technische Daten:Ausgangsleistung: 3000 VAGewicht: 13,5 kg

Der Victron MultiPlus Compact kombiniert einen leistungsfähigen Wechselrichter mit einem intelligenten Batterieladegerät in einem kompakten Design. Ideal für US-Standardspannungen (120 V), kann er in netzunabhängigen Systemen oder in Kombination mit einer Stromquelle eingesetzt werden. Der schnelle Umschalter sichert eine unterbrechungsfreie Stromversorgung. Technische Daten:- Maße: 362 x 258 x 218 mm- Gewicht: ca. 11 kg- Nennleistung: 2000 VA- Ladeleistung: 50 A

Ein MultiPlus, plus ESS (Energy Storage System) FunktionDas MultiPlus-II ist ein multifunktionales Wechselrichter-/Ladegerät mit allen Funktionen des MultiPlus und einer zusätzlichen Funktion, nämlich die eines externen Stromsensors. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50 A bzw. 100 A erweitert. Das MultiPlus-II eignet sich bestens für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen. Das Gerät verfügt außerdem über eine eingebaute Anti-Islanding-Funktion und erhält in immer mehr Ländern die Zulassung für eine ESS-Anwendung. Es sind mehrere verschiedene Systemkonfigurationen möglich. Weitere Informationen finden Sie im Handbuch ESSDesign & Konfiguration.PowerControl und PowerAssist – Steigerung von Netz- oder Generator- LeistungEs kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Das MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generatoroder der Netzanschluss überlastet wird (PowerControl-Funktion). Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension. Lastspitzen treten häufig nur für einen begrenztenZeitraum auf. In einem solchen Fall kompensiert das MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden. Solarstrom: Wechselstrom auch bei NetzausfallDas MultiPlus-II kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es lässt sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden.Zwei WechselstromausgängeDer Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden. Praktisch unbegrenzte Leistung durch Parallel- und Drei-Phasen-BetriebBis zu sechs Multis können bei hohem Leistungsbedarf parallel geschaltet werden. Das ergibt beispielsweise bei sechs 48/5000/70 Einheiten 25 kW/30 kVA Ausgangs-Leistung mit 420 A Ladekapazität. Abgesehen von dem parallelen Anschluss, können auch drei Einheiten desselben Modells für einen Drei-Phasen-Ausgang konfiguriert werden. Damit jedoch nicht genug: durch Parallelschaltung von bis zu 6 Sets von jeweils drei Geräten erhält man 75 kW/90 kVA Wechselrichterleistung oder 1200 A Ladestrom. System-Konfigurierung, Überwachung und Steuerung vor OrtDie Einstellungen lassen sich mit der VEConfigure Software binnen weniger Minuten ändern (es ist dafür ein Computer oder Laptop und ein MK3-USB-Interface notwendig). Es stehen mehrere Überwachungs- und Steuerungs-Optionen zur Verfügung: Color Control GX, Venus GX, Octo GX, CANvu GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batterie-Wächter, Digital Multi Bedien-Paneel. Konfiguration und Überwachung aus der FerneInstallieren Sie ein Color Control GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden. Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden. MultiPlus-II 24/3000/70-32PowerControl & PowerAssist: Ja Transferschalter: 32 A Maximaler AC-Eingangsstrom: 32 A WECHSELRICHTER DC-Eingangsspannungsbereich: 19 – 33V Ausgang Ausgangsspannung: 230 VAC ± 2 % Frequenz: 50 Hz ± 0,1% (Lässt sich an 60 Hz anpassen) Kont. Ausgangsleistung bei 25°C (Nichtlineare Last, Spitzenfaktor 3:1): 3000 VA Kont. Ausgangsleistg. bei 25°C: 2400 W Kont. Ausgangsleistg. bei 40°C: 2200 W Kont. Ausgangsleistg. bei 65°C: 1700 W Maximale offenkundige Einspeiseleistung: 2500 VA Spitzenleistung: 5500 W Max. Wirkungsgrad: 94% Null-Last-Leistung: 13W Null-Last Leistung im AES-Modus: 9W Null-Last Leistung im Such-Modus: 3W LADEGERÄT Wechselstrom-Eingang Eingangsspannungsbereich: 187-265 VAC Eingangsfrequenz: 45 – 65 Hz „Konstant“-Ladespannung (absorption): 28,8 V „Erhaltungs“-Ladespannung (float): 27,6V Lagermodus: 26,4V Maximaler Batterie-Ladestrom (Bei 25°C Umgebungstemperatur): 70A Batterietemperaturfühler: Ja ALLGEMEINES Zusatzausgang: Ja (32 A) Externer AC-Stromsensor (optional): 50 A Programmierbares Relais (*): Ja Schutz (2): Ausgangskurzschluss, Überlast, Batteriespannung zu hoch, Batterie-Spannung zu niedrig, Temperatur zu hoch, 230 VAC am Wechselrichterausgang, Zu hohe Brummspannung am EingangVE.Bus-Schnittstelle: Für Parallel- und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration COM-Port für allgemeine Nutzung: Ja, 2x Ferngesteuerte Ein-/Aus-Schaltung: Ja Betriebstemperaturbereich: -40 bis +65°C (Gebläse-Lüftung) Feuchte (nicht kondensierend) : max. 95 % GEHÄUSE Material & Farbe: Stahl, blau RAL 5012 Schutzklasse: IP22 Batterie-Anschluss: M8 Bolzen 230 V AC Anschluss: Schraubenklemmen 13 mm² (6 AWG) Gewicht: 18 kg Abmessungen (HxBxT): 506 x 275 x 147mm *) Relais einstellbar als allgemeines Alarm-Relais, DC-Unterspannungs-Alarm oder Start- /Stopp- Funktion für ein Aggregat Wechselstrom Nenn-Leistung: 240 V / 4 A DC Nennwert: 4 A bis zu 35 VDC und 1 A bis zu 60 VDCABBILDUNG ÄHNLICH

Der MultiPlus ist ein leistungsfähiger Wechselrichter mit reiner Sinuswelle, ein fortschrittlicher Batterielader, der die adaptive Ladetechnologie nutzt, und ein Hochgeschwindigkeits-Wechselspannungs-Transferschalter in einem einzigen kompakten Gehäuse. Abgesehen von diesen primären Funktionen bietet der MultiPlus noch mehrere erweiterte Funktionen, die im Folgenden erläutert werden.Zwei Wechselstromausgänge: der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt der MultiPlus die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des MultiPlus Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden (ein zweiter Ausgang ist nur bei Modellen mit einer Ausgangsleistung von 3000 VA und mehr verfügbar).Praktisch unbegrenzte Leistung durch Parallelschaltung: bis zu sechs Multis können bei hohem Leistungsbedarf parallel geschaltet werden.Drei Phasen-Betrieb: Abgesehen von dem parallelen Anschluss, können auch drei Einheiten desselben Modells für einen Drei-Phasen-Ausgang konfiguriert werden.PowerControl: Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom. Mit dem Fernbedienungspaneel Multi Control kann der maximal zu entnehmende Netz- bzw. Generatorstrom eingestellt werden. Der MultiPlus nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig" ist. So wird verhindert, dass der Generator oder der Landstromanschluss überlastet wird.PowerAssist: Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension. Sie ermöglicht, dass der MultiPlus zu schwach ausgelegte alternative Quellen unterstützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der MultiPlus sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.Vierstufiges adaptives Ladegerät und Laden zweier Batterien: Der Hauptausgang sorgt mithilfe der fortschrittlichen „adaptiven Lade-"Software für ein leistungsstarkes Laden des Batteriesystems. Die Software nimmt eine Feineinstellung des automatischen, dreistufigen Ladevorgangs vor, um ihn bestmöglich an den Batteriezustand anzupassen. Außerdem fügt sie noch eine vierte Stufe für lange Zeiträume im Erhaltungsmodus hinzu. Abgesehen davon lädt der MultiPlus auch noch eine zweite Batterie, indem er einen unabhängigen Erhaltungsladungsausgang verwendet (Erhaltungsladeausgang nur bei 12 V und 24 V Modellen erhältlich). Wenn Einstellungen verändert werden müssen, kann dies innerhalb von ein paar Minuten mithilfe des neuen DIP-Schalter-Einstellungsverfahrens erfolgen.Multi Plus - Batteriespannung 24 V: C 24/2000/50-30- Power Control / Power Assist: ja- Transfer-Schalter: 30 A- Parallelschaltung und Drei-Phasen-Betrieb: jaWECHSELRICHTER- Eingangsspannungsbereich: 19–33 V (V DC)- Ausgang: Ausgangsspannung: 230 V AC ±2%, Frequenz: 50 Hz ±0,1%- kont. Ausgangsleistung bei 25°C: 2000 VA **- kont. Ausgangsleistg. bei 25°C: 1600 W- kont. Ausgangsleistg. bei 40°C: 1450 W- Spitzenleistung: 4000 W- Max. Wirkungsgrad: 94 %- Null-Last Leistung: 11 W- Null-Last Leistung im AES-Modus: 9 W- Null-Last Leistung im Such-Modus: 4 WLADEGERÄT- Wechselstrom-Eingang: Eingangsspannungsbereich: 187-265VAC, Eingangsfrequenz: 45–65 Hz / Leistungsfaktor: 1- Konstant-Ladespannung: 28,8 V DC- Erhaltungs-Ladesspannung: 27,6 V DC- Lagerungsmodus: 26,4 V DC- Ladestrom Hausbatterie: 50 A- Ladestrom Starterbatterie: 4 A- Batterie-Temperatur-Sensor: jaALLGEMEINES- Zusatzausgang (A): nein- Programmierbares Relais: Relais einstellbar u. a. als Alarm-Relais oder Start- / Stopp-Funktion für ein Aggregat- Schutz: Ausgangskurzschluss, Überlast, Batterie-Überspannung, Batterie-Unterspannung, Übertemperatur, 230 V AC am Wechselrichterausgang, zu hohe Brummspannung am Eingang- VE. Bus-Schnittstelle: Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration- COM-Port für allgemeine Nutzung: nein- Gemeinsame Merkmale: Betriebstemperaturbereich: -20 bis +50°C (Gebläselüftung), Schutzklasse: IP21- Batterie-Anschluss: M8 Bolzen- 230 V Wechselstrom-Anschluss: Federbügel- Gewicht: 18 kg- Maße (HxBxT): 520 x 255 x 125 mm**Nichtlineare Last, Spitzenfaktor 3:1
