Reihenklemmen für die Verkabelung der Bordelektrik

Reihenklemmen sind eine große Hilfe für eine aufgeräumte und gut strukturierte Verkabelung an Bord. Der Haupteinsatzzweck von Reihenklemmen ist im Rahmen einer Hauptverteilung hinter dem Schaltpanel:

Anstatt die positiven Zuleitungen zu den Verbrauchern direkt vom Schaltpanel abgehen zu lassen geht man zunächst an eine Reihenklemme und von dort zu den Verbrauchern

Es macht einerseits das Verlegen von Kabelbündeln und andererseits die Fehlersuche deutlich einfacher, wenn alle Kabel an der Reihenklemme zusammenlaufen. Außerdem können so die Leitungen am Schaltpanel leicht getauscht werden, ohne die gesamte Leitung zu den Verbrauchern tauschen zu müssen.

Für die negativen Leiter in Zweileiter-Systemen mit Minus an Masse wird in der Regel eine Sammelschiene verwendet.

Die vorkonfektionierten Reihenklemmen von Philippi kombinieren Reihenklemme mit Sammelschiene, indem sie jeweils ein Paar aus positiver und negativer Klemme enthalten, wobei die negativen Klemmen über eine gemeinsame Masseschiene gebrückt sind. So ist eine sehr platzsparende und trotzdem übersichtliche Installation möglich.

Für eine individuelle Verkabelung sind die Durchgangsklemmen für die Hutschienen-Montage eine sehr interessante Möglichkeit. Die Klemmen vom Typ UT4 können individuell gebrückt werden, sodass mehrere Verbraucher in Gruppen kombiniert werden können.

Sollen die Zuleitungen zu den Verbrauchern einzeln abgesichert werden gibt es die Klemmen vom Typ UK6, die mit KFZ-Flachstecksicherungen bestückt werden können. Diese Klemmen lassen sich ebenfalls mit Brücken in Gruppen zusammen schalten.

49 auf Lager

Reihenklemme UT4 grau - bis 6mm²

Durchgangsklemme zur Montage auf Hutschienen nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest.Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt. Nennspannung: 1000 V,Nennstrom: 32 A,Anschlussart: Schraubanschluss,Anzahl der Anschlüsse: 2,Querschnitt: 0,14 mm² - 6 mm²,AWG: 26 - 10,Breite: 6,2 mm,Farbe: grau,Montageart: NS 35/7,5, NS 35/15ACHTUNG: Lieferumfang ist 1 Klemme !Davon lassen sich beliebig viele in Reihe auf einer Hutschiene montieren.Die Bilder mit mehreren Klemmen dienen nur der Veranschaulichung.

1,18 €* 1,24 €* (4.84% gespart zur UVP)

45 auf Lager

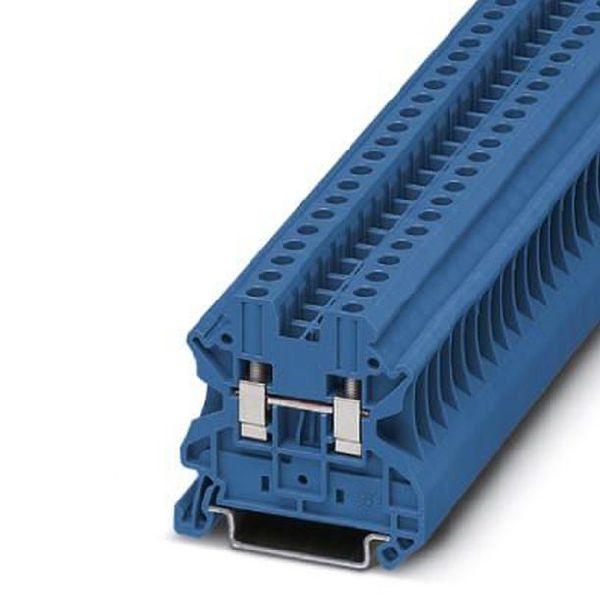

Reihenklemme UT4 blau - bis 6mm²

Durchgangsklemme zur Montage auf Hutschienen nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest.Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt. Nennspannung: 1000 V,Nennstrom: 32 A,Anschlussart: Schraubanschluss,Anzahl der Anschlüsse: 2,Querschnitt: 0,14 mm² - 6 mm²,AWG: 26 - 10,Breite: 6,2 mm,Farbe: blau,Montageart: NS 35/7,5, NS 35/15ACHTUNG: Lieferumfang ist 1 Klemme !Davon lassen sich beliebig viele in Reihe auf einer Hutschiene montieren.Die Bilder mit mehreren Klemmen dienen nur der Veranschaulichung.

1,18 €* 1,24 €* (4.84% gespart zur UVP)

14 auf Lager

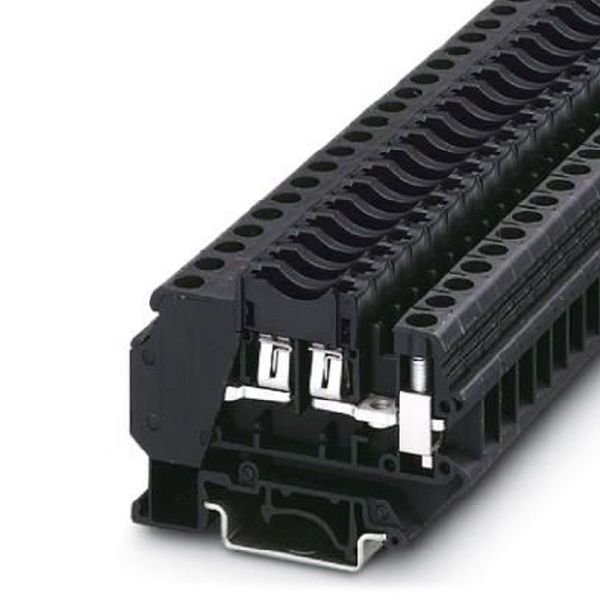

Sicherungsreihenklemme für KFZ-Flachsicherung - UK 6-FSI/C

Flachsicherungsklemme für Hutschienenmontage für die Verwendung von KFZ-Flachsicherungen der Baureihe FSI/C.Anschluss über Schraubklemmen,für Leitungsquerschnitt: 0,2-6 mm²,Breite: 8,2 mm,Farbe: schwarzACHTUNG: Lieferumfang ist 1 Klemme !Davon lassen sich beliebig viele in Reihe auf einer Hutschiene montieren.Die Bilder mit mehreren Klemmen dienen nur der Veranschaulichung.

9,90 €* 10,90 €* (9.17% gespart zur UVP)

57 auf Lager

Abschlussdeckel für Reihenklemme UT4 und UT10

Abschlussdeckel für Durchgangsklemmen - UT4 und UT10, Länge: 47 mm, Breite: 2,2 mm, Höhe: 39,8 mm, Farbe: grau

0,58 €* 0,61 €* (4.92% gespart zur UVP)

63 auf Lager

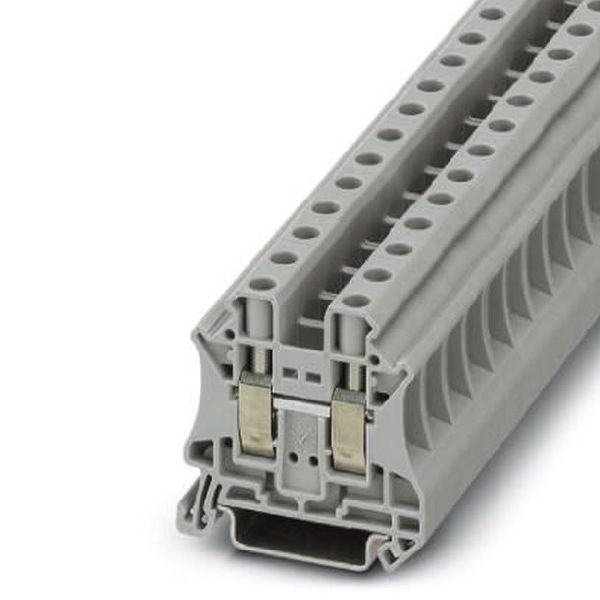

Reihenklemme UT10 - bis 16mm²

Durchgangsklemme zur Montage auf Hutschienen nach EN 50 022. Isoliergehäuse Polyamid 6.6, bruchsicher und kriechstromfest.Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt. Nennspannung: 1000 V,Nennstrom: 57 A,Anschlussart: Schraubanschluss,Anzahl der Anschlüsse: 2,Querschnitt: 0,5 mm² - 16 mm²,AWG: 20 - 6,Breite: 10,2 mm,Höhe: 46,9 mm,Farbe: grau,Montageart: NS 35/7,5, NS 35/15ACHTUNG: Lieferumfang ist 1 Klemme !Davon lassen sich beliebig viele in Reihe auf einer Hutschiene montieren.Die Bildermit mehreren Klemmen dienen nur der Veranschaulichung.

2,00 €* 2,11 €* (5.21% gespart zur UVP)

22 auf Lager

Endhalter für Reihenklemmen

Schnellmontage-Endhalter, für Tragschiene NS 35/7,5 oder NS 35/15, mit Markierungsmöglichkeit, Breite: 9,5 mm, Farbe: grau

0,69 €* 0,73 €* (5.48% gespart zur UVP)

60 auf Lager

Steckbrücke für Reihenklemme UT4 - 2-polig

Steckbrücke für Durchgangsklemme - UT4,Rastermaß: 6,2 mm,Breite: 10,7 mm,Polzahl: 2,Farbe: rot

0,40 €* 0,42 €* (4.76% gespart zur UVP)

17 auf Lager

Steckbrücke für Reihenklemme UT4 - 3-polig

Steckbrücke für Durchgangsklemme - UT4,Rastermaß: 6,2 mm,Breite: 16,9 mm,Polzahl: 3,Farbe: rot

0,84 €* 0,88 €* (4.55% gespart zur UVP)

25 auf Lager

Klemmschilder/Beschriftung für Reihenklemmen - unbeschriftet

Zackband, Streifen, weiß, unbeschriftet, Montageart: verrasten in hoher Schildchennut, für Klemmenbreite: 6,2 mm, Schriftfeldgröße: 6,15 x 10,5 mm, Anzahl der Einzelschilder: 10

1,00 €* 1,05 €* (4.76% gespart zur UVP)

8 auf Lager

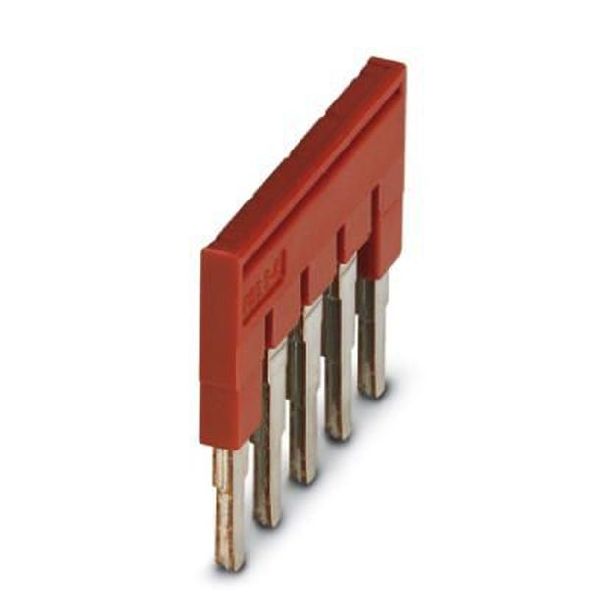

Steckbrücke für Reihenklemme UT4 - 5-polig

Steckbrücke für Durchgangsklemme - UT4,Rastermaß: 6,2 mm,Breite: 29,3 mm,Polzahl: 5,Farbe: rot

1,61 €* 1,69 €* (4.73% gespart zur UVP)

27 auf Lager

Steckbrücke für Reihenklemme UT4 - 4-polig

Steckbrücke für Durchgangsklemme - UT4,Rastermaß: 6,2 mm,Breite: 23,1 mm,Polzahl: 4,Farbe: rot

1,20 €* 1,26 €* (4.76% gespart zur UVP)

8 auf Lager

BLUE SEA - Terminal Block/Ind 2circ 20A

Terminal Block/Ind 2circ 20A

2,61 €* 2,75 €* (5.09% gespart zur UVP)

17 auf Lager

Steckbrücke für Reihenklemme UT4 - 10-polig

Steckbrücke für Durchgangsklemme - UT4,Rastermaß: 6,2 mm,Breite: 60,3 mm,Polzahl: 10,Farbe: rot

3,61 €* 3,80 €* (5% gespart zur UVP)

82 auf Lager

BLUE SEA - Kontaktbrücke für BLUE SEA Anschluss-Klemmschiene

Kontaktbrücke für Blue Sea Anschluss-Klemmschienen BS2504 - BS2512 / Art. 1476001 - 1476401 Überbrückt zwei nebeneinander liegende Klemmenpaare. Lieferumfang 1 Stück

0,78 €* 0,82 €* (4.88% gespart zur UVP)

9 auf Lager

Brücke für Sicherungsreihenklemme - trennbar

Brücke für Sicherungsreihenklemme - UK 6-FSI/CRastermaß: 8 mmPolzahl: 10- kann auf die benötigte Polzahl gekürzt werdenFarbe: silberfarben

5,20 €* 5,50 €* (5.45% gespart zur UVP)

1 auf Lager

Tragschiene / Hutschiene Aluminium - 1000MM

Tragschiene gelocht, Standardprofil, Breite: 35 mm, Höhe: 7,5 mm, nach EN 60715, Material: Aluminium, unbeschichtet, Länge: 1000 mm

10,90 €* 11,90 €* (8.4% gespart zur UVP)

42 auf Lager

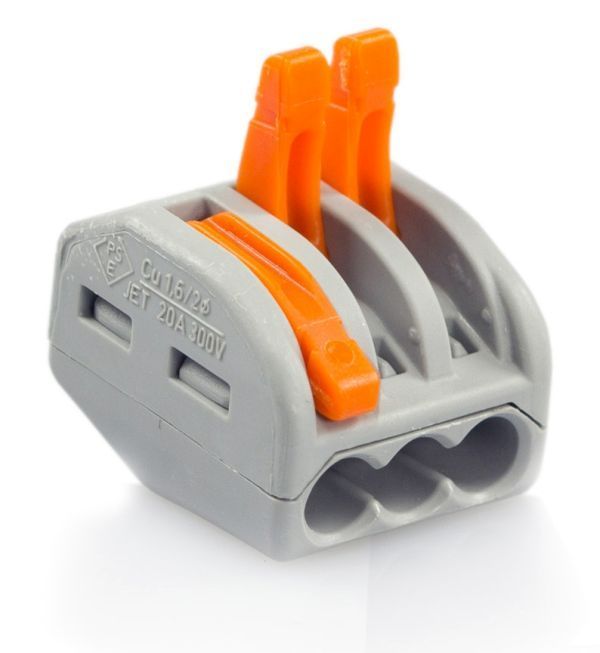

WAGO - 0,08 - 2,5mm² - 3-Leiter-Hebelklemme

Mit dieser Klemme können ein-, mehr-, und feindrähtige Leiter in einem weiten Querschnittsbereich miteinander verbunden werden.Geeignet für feindrähtige, eindrähtige und mehrdrähtige Leiter. Mit dem Anschlussbereich 0,08 mm² – 2,5mm² klemmt sie alle unterschiedlichen Anschlussleiter in vielen Einsatzbereichen.Der Problemlöser für unterwegs.Geeignet bis 32 A.

0,50 €*

9 auf Lager

PHILIPPI - Hutschiene galvanisch verzinkt

1,0 m Tragschiene (in 2 Stücken mit je 0,5 Meter Länge)Type NS 35 mm x 7,5 mmgalvanisch verzinkt.

5,40 €* 5,90 €* (8.47% gespart zur UVP)

5 auf Lager

BLUE SEA - Terminal Block/Ind 6circ 20A

4,90 €* 5,47 €* (10.42% gespart zur UVP)

2 auf Lager

PHILIPPI - Reihenklemme, 10-polig - RKL10

10 Verbraucherklemmpaare 4 mm²,1 Anschlussklemme 16 mm² (+Pol), 1 Anschlussklemme 35 mm² (-Pol). Zur Verbindung zwischen Schalttafel und Verbrauchern. Die ankommenden Verbraucherleitungen werden 2-polig angeklemmt. Für die Hauptstromzuführung stehen zwei Anschlüsse für Kabel von 10 mm² zur Verfügung. Die Anschlussklemmen für die Verbraucher sind für bis zu 4 mm² ausgelegt. Die Minusleitungen der Verbraucher werden hier alle zusammengeführt.Maße (LxBxH): 235 x 60 x 60 mmLieferumfang: nur die Reihenklemme, ohne die Artikel von Foto 2.Dieses Bild dient lediglich der Erläuterung zum Einbau!

93,90 €* 99,00 €* (5.15% gespart zur UVP)

28 auf Lager

BLUE SEA - Terminal Block/Ind 10circ 30A

10,90 €* 11,66 €* (6.52% gespart zur UVP)

1 auf Lager

PHILIPPI - Reihenklemme, RKL 16/4

Klemmleiste montiert auf Hutschiene.10 Verbraucherklemmenpaare 4 mm²6 Verbraucherklemmenpaare 6 mm²4 Steuerklemmen 4 mm²2 Anschlussklemmen 16 mm² (gebrückt) für +Pol1 Anschlussklemme 35 mm² (Cu-Schiene) für –PolAbmessungen : L 350 x B 60 x H 60 mm

167,90 €* 177,00 €* (5.14% gespart zur UVP)

93 auf Lager

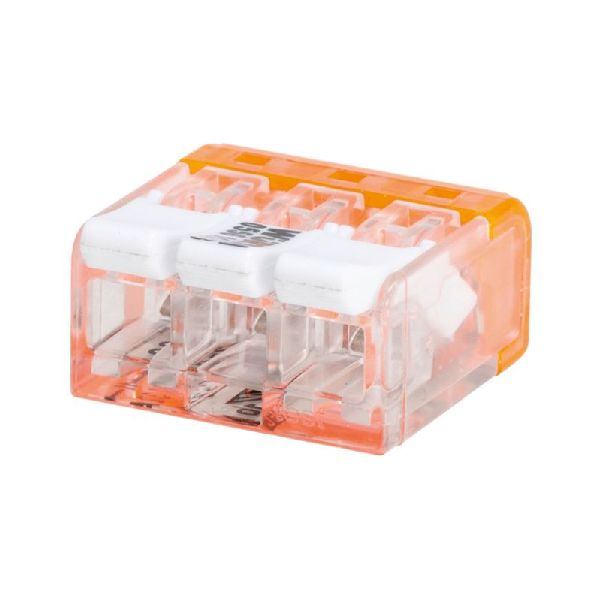

ELMO - 0,2 - 4,0mm² - 3-Leiter-Hebelklemme

Mit dieser Klemme können ein-, mehr-, und feindrähtige Leiter in einem weiten Querschnittsbereich miteinander verbunden werden.Geeignet für feindrähtige, eindrähtige und mehrdrähtige Leiter. Anschlussbereich 0,2 mm² – 4,0mm² (starr) / 0,34 mm² – 4,0mm² (flexibel) Starre Kupferleiter können ohne Öffnen der bedienerfreundlicheren Betätigungshebel gesteckt werden.Bessere Griffigkeit - geriffelte Oberfläche für mehr VerarbeitungskomfortPrüföffnungen für SpannungsprüferNennstrom 32ANennspannung 450V

0,50 €*

49 auf Lager

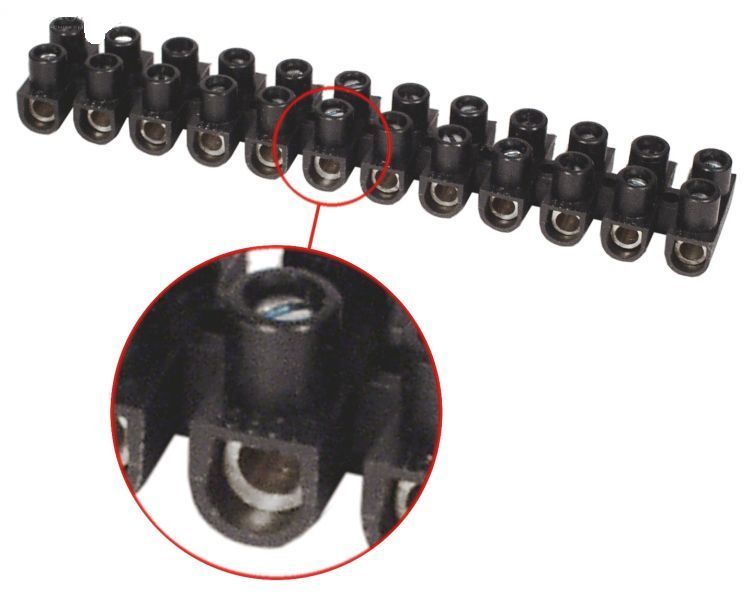

Lüsterklemme - 1,5 - 6,0 mm²

Korrosionsgeschützte Kontakte und Schrauben.Geeignet für Leitungsquerschnitte 1,5 - 6,0 mm²Lieferumfang 1 Leiste = 12 Pole

2,23 €* 2,50 €* (10.8% gespart zur UVP)
