Bilgenpumpen-Kontrollpanel zum wahlweisen Schalten der Bilgenpumpe über einen Schwimmerschalter oder manuelles Einschalten. Schalterstellungen „Manuell-Aus-Automatik”, mit 2 Leuchtdiodenanzeigen für Betrieb und Alarm. Absicherung über integrierten thermischen Schutzschalter.Der akustiche Alarm kann mittels Taster quittiert werden. Nennspannung : DC 12 VAbsicherung : 16 AAbmessungen :B 105 x H 52,5 x T 60 mm

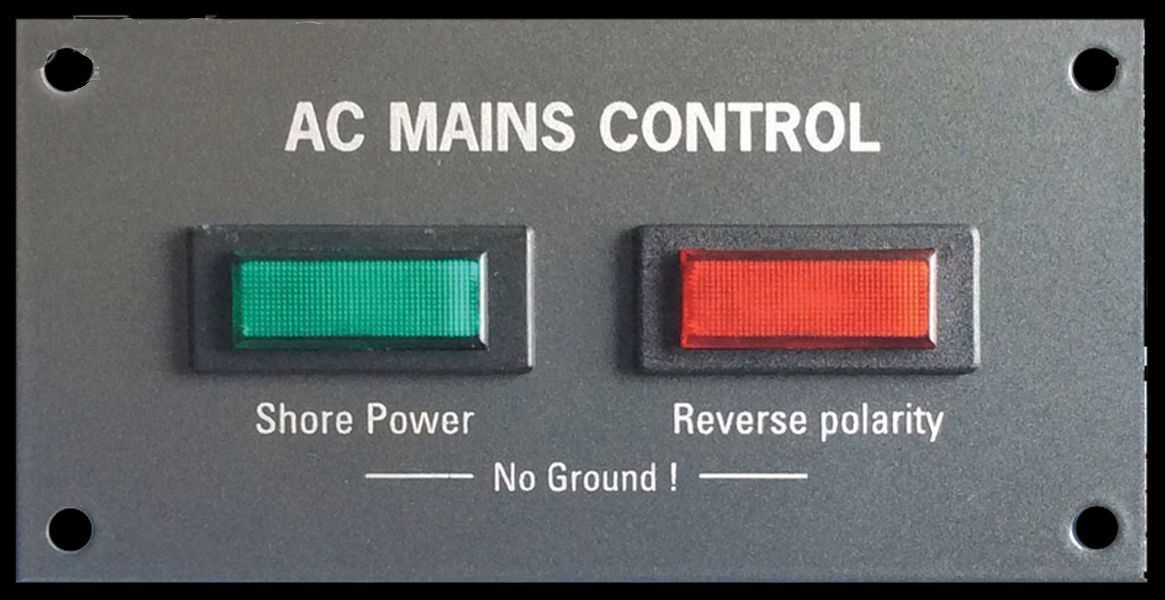

Das Netz-Kontrollpanel LAR zeigt den elektrisch korrekten Anschluss des AC Bordnetzes an das Landnetz an. Grün an bedeutet: alles korrekt angeschlossen; rotes Licht an: Phase und Neutralleiter sind verpolt (L und N vertauscht).Beide Leuchten an: Schutzleiter (PE) nicht angeschlossen.Mess-Fehlerstrom 1,4 mA, nicht geeignet für AC- Netze ohne Schutzleiter, da hier keine Fehlererkennung möglich ist.Abmessungen B 105 x H 52,5 x T 50 mm

20 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A.Abmessungen B 210 x H 210 x T 70 mm

Bilgenpumpen-Kontrollpanel zum wahlweisen Schalten der Bilgenpumpe über einen Schwimmerschalter oder manuelles Einschalten. Schalterstellungen „Manuell-Aus-Automatik”, mit 2 Leuchtdiodenanzeigen für Betrieb und Alarm.- Absicherung über integrierten thermischen Schutzschalter- Nennspannung DC 12/24 V- Absicherung 16 A- Abmessungen B 105 x H 52,5 x T 60 mmDie Stromkreisverteiler der Serie 200 vereinen optimalen Bedienungskomfort durch den klar strukturierten Aufbau und der daraus resultierenden einfachen Bedienung mit hochwertiger und zuverlässiger Technik. Das Bilgenpumpen-Kontrollpanel ist mit einem thermischen Sicherungsautomaten der Baureihe E-T-A 1140 ausgestattet. Im Kurzschlussfall springt der rote Knopf des thermischen Sicherungsautomaten heraus und die Kontrollleuchte erlischt. Durch Drücken des roten Knopfes kann nach Beseitigung des Fehlers der Stromkreis wieder in Betrieb genommen werden. Die aufeinander abgestimmten Abmessungen der einzelnen Stromkreisverteiler ermöglichen die beliebige Kombination in horizontaler oder vertikaler Richtung.Der Einbauausschnitt kann bei allen Modellen um 13 mm pro Kante kleiner als die Panelabmessungen gewählt werden.

2 Stromkreise mit zweipoligen thermischen Wipp-Schutzschaltern 10 A.Abmessungen B 210 x H 210 x T 70 mm

10 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A.Abmessungen B 105 x H 210 x T 70 mm

4 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A.Abmessungen B 105 x H 105 x T 70 mm

3 Stromkreise mit zweipoligen thermischen Wippschutzschaltern a 10A

5 Stromkreise mit Wippschaltern ein/aus. Die Wippenschalter können durch Wippenschalter mit anderen Schaltfunktionen der gleichen Serie (31,5 mm x 14 mm) ausgetauscht werden.Abmessungen B 105 x H 105 x T 50 mm

8 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A.Abmessungen B 210 x H 105 x T 70 mm

24 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A, Batterie- Tank-Monitor BTM (alternativ auch System-Monitor PSM 2 (STV 264) möglich), DC- und USB-Doppel-Lade-Steckdose, 2 Schalter (0-1, 1-0-2) und Display Segelyacht inkl. Überwachung für Glühlampen- oder LED-Positionslaternen mit Alarm (POS 6).Für 12 V und 24 V einsetzbar. Shunt SHE 300 bitte extra bestellen.Abmessungen B 420 x H 210 x T 70 mmHierzu empfohlene Reihenklemmen Type RKL 30

Stromkreisverteiler STV 203 bestückt mit 3 Stück einpoligen Sicherungsautomaten a 30A

Stromkreisverteiler STV 204 SY 4 Stromkreise mit thermischen Wipp-Schutzschaltern 10A, Display Segelyacht incl. Positionslaternen-Überwachung mit Alarm.Abmessungen B 105 x H 210 x T 70 mm STV 204 SY-24V

6 Stromkreise mit zweipoligen thermischen Wipp-Schutzschaltern 10 A.Abmessungen B 105 x H 210 x T 70 mm

Stromkreisverteiler mit 14 Stromkreisen mit zweipoligen thermischen Wipp-Schutzschaltern 10A, 1 Batterie-Tank monitor BTM, 1 Display Segelyacht inkl. Überwachung für Glühlampen oder LED Positionslaternen mit Alarm (POS6), 1 DC, 1 USB-Doppelladesteckdose, Rumpfkontrolle Für 12 V und 24 V Den Shunt SHE 300 bitte extra bestellen.Abmessungen B 420 x H 210 x T 70 mm

14 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A und Batterie-Tank-Monitor BTM. DC- und USB-Doppel-Lade-Steckdose, 2 Schalter (0-1, 1-0-2) und Display Segelyacht incl. Überwachung für Glühlampen oder LED- Positionslaternen mit Alarm (POS 6). Für 12 V und 24 V einsetzbar.Shunt SHE 300 bitte extra bestellen.Abmessungen B 315 x H 210 x T 70 mmHierzu empfohlene Reihenklemmen Type RKL 16/4

15 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A und Batterie-Tank-Monitor BTM (alternativ auch System-Monitor PSM 2 (STV 255) möglich). Für 12 V und 24 V einsetzbar.Shunt SHE 300 bitte extra bestellen.Abmessungen B 210 x H 210 x T 70 mmHierzu empfohlene Reihenklemme Type RKL 16/4

STV 256 - Stromkreisverteiler - Serie 20014 Stromkreise mit therm. Wipp-Schutzschaltern 10AAbmessungen B 315 x H 210 x T 70 mm

7 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A und Batterie-Tank-Monitor BTM (alternativ auch System-Monitor PSM 2) möglich) und 2 Schalter (0-1, 1-0-2) zur allgemeinen Verwendung. Für 12 V und 24 V einsetzbar.Shunt SHE 300 bitte extra bestellen.Abmessungen B 210 x H 157,5 x T 70 mmHierzu empfohlene Reihenklemme Type RKL 10

Die Philippi Schalttafel STV 207 ist ein Stromkreisverteiler der Serie 200, der 7 Stromkreise auf Booten über thermische Wipp-Schutzschalter absichert und zugleich über eine integrierte USB-C/A-Doppelladesteckdose sowie eine DC-Powersteckdose Bordgeräte versorgt. Sie ist für 12-V- und 24-V-Bordnetze ausgelegt.Lademöglichkeit direkt am Panel spart eine separate Steckdose im BordnetzDC-Powersteckdose zusätzlich zum USB-Port für 12-V-Verbraucher wie Kühlboxen oder StandlüfterSchalter und Sicherung sind je Stromkreis in einem Bauteil vereint – keine separate Sicherungsinstallation nötig Kompakte Bauform, kombinierbar mit weiteren Panels der Serie 200Die Philippi STV 207 ist die richtige Wahl, wenn am Schaltpanel selbst Ladegeräte oder 12-V-Verbraucher angeschlossen werden sollen, ohne zusätzliche Steckdosen im Bordnetz zu verbauen. Die integrierte USB-C/A-Doppelladesteckdose lädt mobile Geräte, während die DC-Powersteckdose klassische 12-V-Verbraucher versorgt. Jeder der 7 Stromkreise wird über einen thermischen Wipp-Schutzschalter mit Nennstrom 10 A abgesichert, optional auch mit 2, 6, 16 oder 20 A erhältlich.Im Vergleich zum Schwestermodell STV 208 verzichtet die STV 207 auf einen Stromkreis zugunsten der integrierten Lademöglichkeit. Wer keine Lademöglichkeit am Panel benötigt, dafür aber einen Stromkreis mehr, ist mit dem günstigeren STV 208 besser bedient.Merkmal WertStromkreise 7, einpolig abgesichertNennstrom Schutzschalter 10 A (optional 2 / 6 / 16 / 20 A)Lademöglichkeiten USB-C/A-Doppelladesteckdose + DC-PowersteckdoseBordspannung 12 V / 24 V DCAbmessungen (B x H x T) 105 x 210 x 70 mmEmpfohlene Reihenklemme Type RKL 10Artikelnummer 020002071Kompatibilität: Die STV 207 gehört zur Serie 200 und lässt sich mit weiteren Panels dieser Baureihe (z. B. STV 208) im selben Schaltschrank kombinieren. Einsetzbar in 12-V- und 24-V-Bordnetzen.Lohnt sich der Stromkreis-Verzicht für die Lademöglichkeit?Wenn ohnehin eine Lademöglichkeit am Panel gebraucht wird, ja – dann entfällt eine separate Steckdose im Bordnetz. Wird keine Ladefunktion benötigt, ist der STV 208 mit 8 Stromkreisen die effizientere Wahl.Wofür eignet sich die DC-Powersteckdose zusätzlich zum USB-Port?Für klassische 12-V-Geräte wie Kühlboxen oder Standlüfter, die keinen USB-Anschluss besitzen.

Stromkreisverteiler STV 202 MS2 Stromkreise mit thermischen Wipp-Schutzschaltern 10 A und Display Motorschiff incl. Positionslaternenüberwachung POS 6.Abmessungen B 210 x H 105 x T 70 mm STV 202-2p-24V

Bilgenpumpen-Kontrollpanel zum wahlweisen Schalten der Bilgenpumpe über einen Schwimmerschalter oder manuelles Einschalten. Schalterstellungen „Manuell-Aus-Automatik”, mit 2 Leuchtdiodenanzeigen für Betrieb und Alarm. Absicherung über integrierten thermischen Schutzschalter.Der akustiche Alarm kann mittels Taster quittiert werden. Nennspannung : DC 24 VAbsicherung : 16 AAbmessungen :B 105 x H 52,5 x T 60 mm

Stromkreisverteiler STV 247 a 10A

Alarmpanel zur Fäkalientanküberwachung mit optischer und akustischer Alarmmeldung. Der akustische Alarm ist mittels Taste quittierbar.Passend zu Geber TRS 130 & RSW.Abmessungen B 105 x H 52,5 x T 50 mm
